1965: Max Hetzel desenvolve o protótipo de relógio Swissonic em uma tentativa de contornar suas patentes anteriores.

Assim que o Accutron foi lançado no mercado, Hetzel voltou para a Suíça, onde foi recrutado em 1963 pelo Centro de Relojoaria Eletrônica (CEH) em Neuchâtel. Lá ele desenvolveu o Swissonic, uma variante do relógio diapasão com o oscilador configurado como uma ferradura em torno do movimento. A série inicial estava programada para entrar em produção em uma planta piloto gerenciada pela Hetzel em Gals, perto da cidade de Marin, no cantão de Neuchâtel. Mas o projeto fracassou quando o design Swissonic infringiu a patente da Bulova.

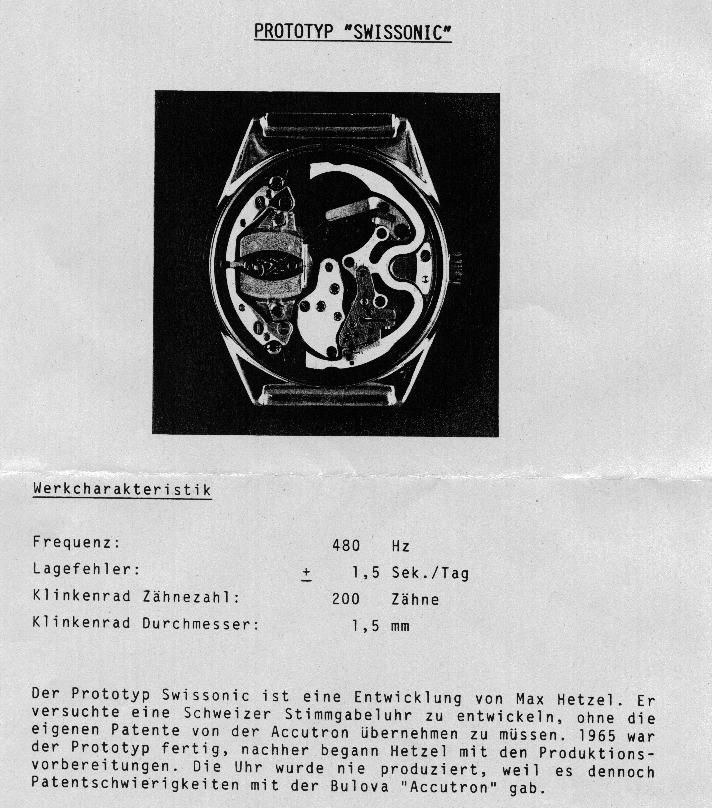

Características operacionais do protótipo Swissonic

Frequência 480 Hz

Precisão /- 1,5 seg/dia

Clickwheel Nº de dentes 200 dentes

Diâmetro da roda de clique 1,5 mm

O Swissonic Prototype é um desenvolvimento de Max Hetzel. Ele procurou desenvolver um relógio de diapasão suíço, sem infringir a patente Accutron. O protótipo ficou pronto em 1965 depois que Hetzel começou com os preparativos para a produção. O relógio nunca foi produzido, pois infringia a patente Bulova Accutron.

Seu design é semelhante ao patente 1.060.702.

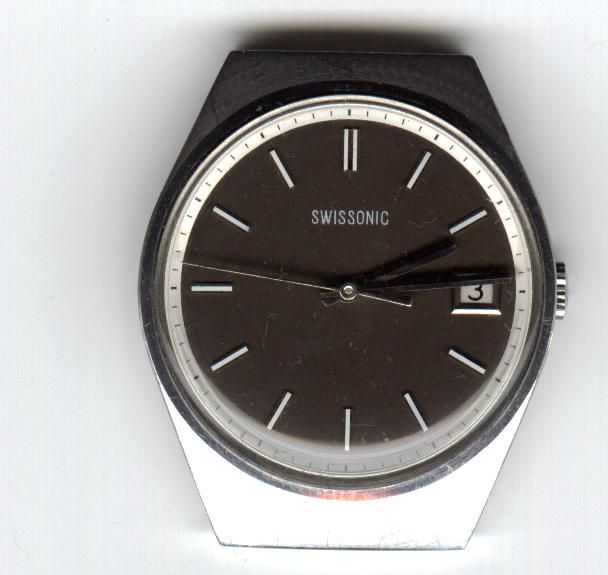

FACE DO RELÓGIO

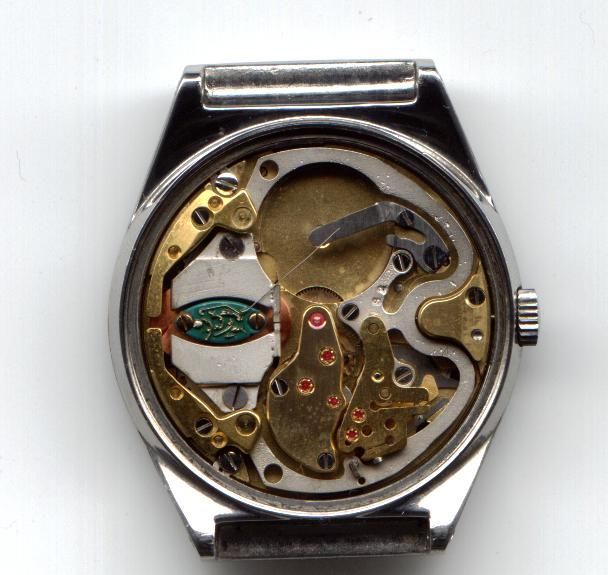

OBSERVE O MOVIMENTO

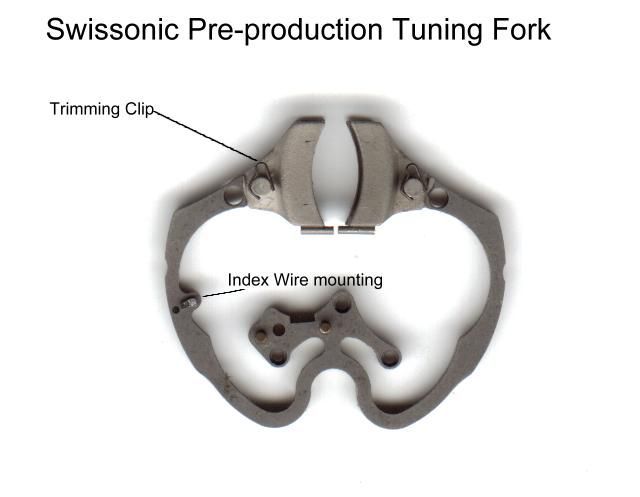

Observe como o protótipo de diapasão acima difere do garfo de 'pré-produção' conforme mostrado abaixo.

O protótipo não possui dispositivos de corte. No garfo de pré-produção, há anéis de retenção excêntricos que podem ser girados para alterar a frequência do diapasão em alguns mili por cento e regular a hora do relógio. No protótipo, os aparadores foram substituídos por parafusos de lastro para manter a massa inercial do garfo

O protótipo do garfo parece ser monolítico, enquanto o modelo de pré-produção parece ter sido fabricado a partir de três peças separadas, embora seja difícil ver como isso seria possível, mantendo o grau necessário de precisão e uniformidade de garfo para garfo.

Acredita-se que existam três ou menos desses relógios ainda em funcionamento em todo o mundo.

Muitas das informações nesta página foram retiradas da página Accutron de Sean Connor, que não está mais ativa. Você pode encontrar um arquivo dele AQUI.

Em 1969, Hetzel ingressou na Omega, que o contratou para contornar sua própria patente de 1953. Para esse fim, ele desenvolveu um motor oscilante muito original. Consiste em um garfo giratório assimétrico vibrando a 720 Hz e se tornou o Omega Megasonic F720Hz que foi produzido em quantidades limitadas e vendido ao público.

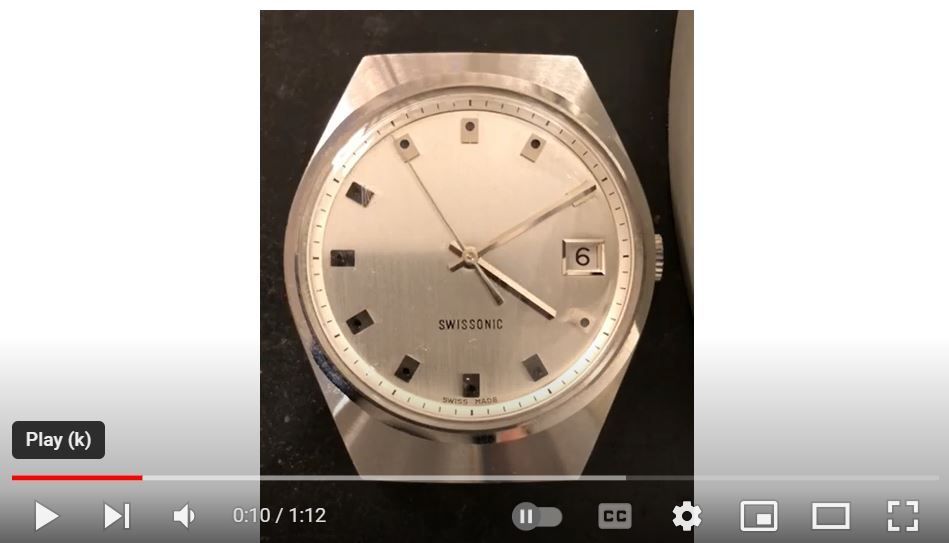

Aqui está o único vídeo conhecido de um relógio de diapasão Swissonic Prototype W em execução.

suíçosonic Prototype W Tuning Fork assistir no Youtube
